Rejtett energiaveszteségek a tejiparban

Bevezetés – miért pont a tejipar?

A tejipar az élelmiszeripar egyik legjelentősebb hőenergia-fogyasztója. A felhasznált energia túlnyomó részét tüzelőanyag elégetésével előállított gőz és forró víz adja, amely a pasztőrözést, sterilizálást, valamint a folyamatos CIP- (Clean In Place) mosatási ciklusokat szolgálja ki. A gépek, a hűtés és a világítás csupán a fennmaradó töredéket teszik ki; a hőkezelés, ezen belül a pasztőrözés a feldolgozás egyik legenergiaigényesebb lépése. A hőenergiát a legtöbb üzem saját kazánházában állítja elő, így minden megspórolt Gigajoule közvetlenül földgáz- és CO₂-kibocsátás megtakarítást jelent.

A magas hőmérsékletű közeget szállító csővezetékek egyenes szakaszait szinte mindenhol leszigetelik. A probléma az olyan komplex geometriájú elemeknél jelentkezik, mint például: a szelepek, karimák, szűrők, szivattyúk és hőcserélők. Ezeket karbantartani, tisztítani és cserélni kell, ezért a hagyományos, fixen felépített keményhéjalásos kőzetgyapot szigetelés nem praktikus rajtuk – egy javításkor le kell bontani, majd szakemberekkel újraépíteni. A gyakorlatban ezért egyszerűen szigeteletlenül maradnak, és évről évre ontják a hőt a környezetbe.

Tapasztalatunk nem egyedi: az elmúlt években számos hazai tejüzemben végeztünk átfogó hőkamerás rendszervizsgálatot és szigetelési projektet – többek között a Jásztej, a Kuntej, az Alföldi Tej és az Abaújtej üzemeiben. A felmérések egységesen azt mutatják, hogy a tejipari technológia jellegéből adódóan minden üzemben jelentős, gazdaságosan megszüntethető veszteség halmozódik fel mind a meleg, mind a hideg oldalon.

Az Európai Ipari Szigetelési Szövetség (EiiF) 2021-es tanulmánya szerint az európai ipar a nem megfelelő szigetelés miatt évente mintegy 160 TWh energiát pazarol el és 40 millió tonna CO₂-t bocsájt ki – több mint 10 milliárd euró értékben. Ennek tetemes része épp az ilyen, könnyen kezelhető, mégis figyelmen kívül hagyott felületekből származik. A jó hír, hogy ezek leszigetelése a leggyorsabban megtérülő energiahatékonysági beruházások közé tartozik.

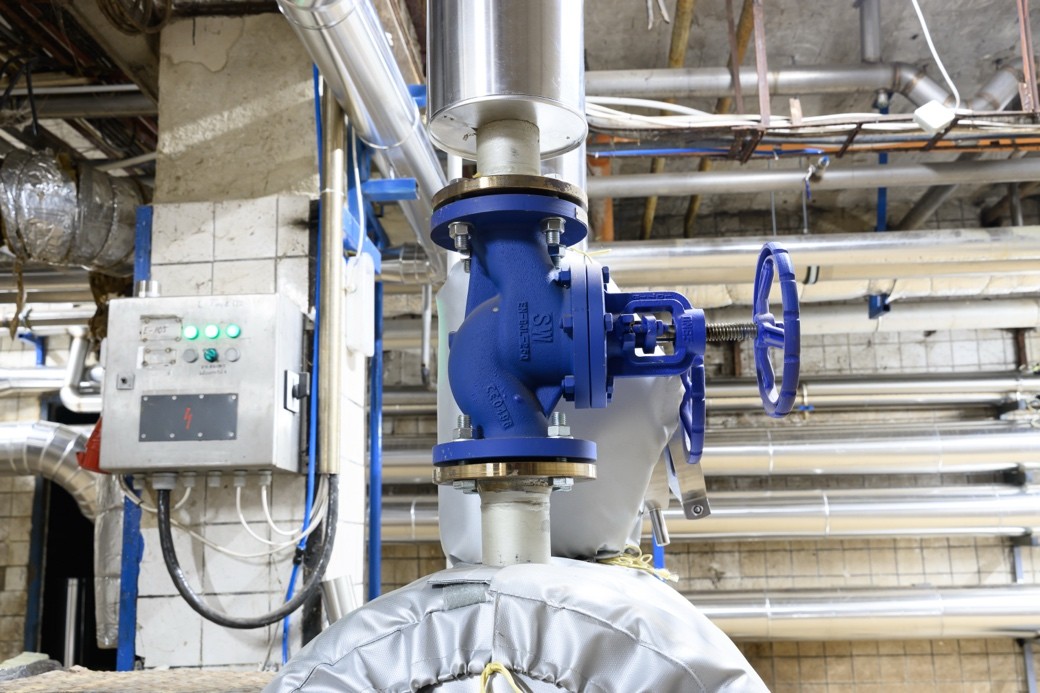

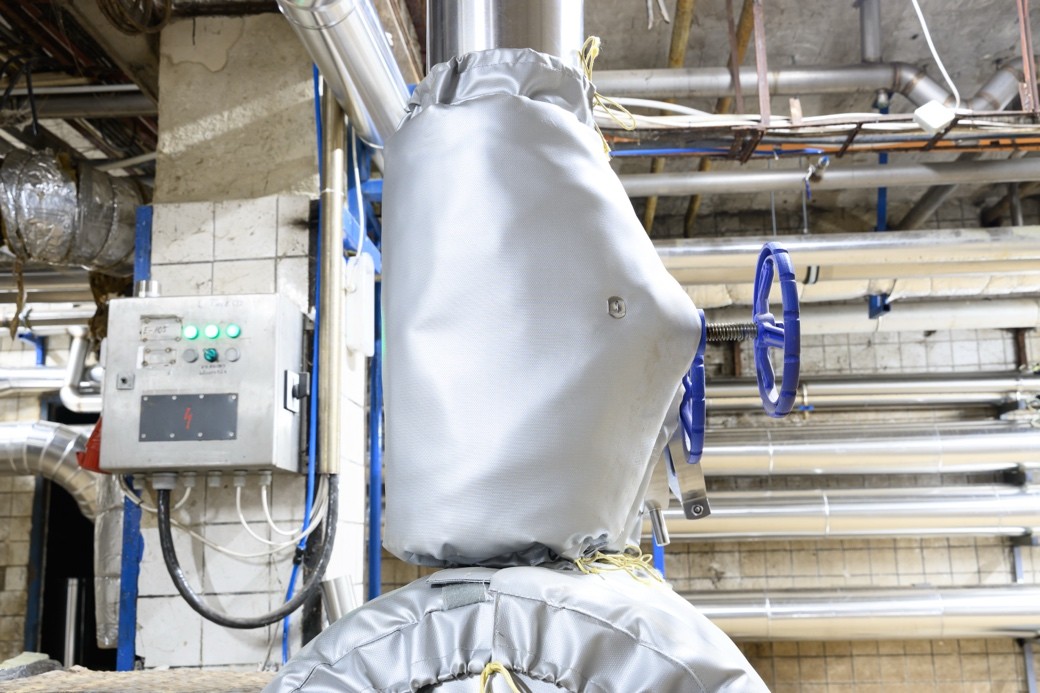

1. ábra. Ugyanaz a DN100 gőzszerelvény szigetelés előtt és után.

A tejipari hőtechnika sajátosságai

A tejüzemekben kétféle, ellentétes előjelű veszteséggel találkozunk, és mindkettő ellen érdemes szigetelni – csak épp eltérő technológiával:

Meleg oldal – a gőz- és kondenzrendszer szerelvényei, valamint a melegvíz-hálózat. Itt a forró felület a környezetbe sugározza és konvektálja a hőt, közvetlen energiaveszteséget okozva. Az üzemi hőmérséklet jellemzően 90–160 °C, a megoldás a hőszigetelés.

Hideg oldal – a jégvíz- és hűtővíz-rendszer, jellemzően 0–2 °C-os közeggel. Itt nem a hő távozik, hanem épp fordítva: a meleg, nedves üzemi levegő hője áramlik a hideg felület felé, amelyen pára csapódik le. A megoldás a párazáró technológiai hidegszigetelés.

A folyamatos üzem tovább növeli a tét nagyságát: a tejfeldolgozás jellemzően egész évben, akár évi 8 000 üzemóra felett zajlik, szemben például a szezonális konzerviparral. Minél több az üzemóra, annál nagyobb az egyetlen szigeteletlen szerelvényen elveszített éves energia – és annál gyorsabb a szigetelés megtérülése.

Végül a munkavédelem is fontos szempont. Az 50 °C feletti, szabadon álló fémfelületek égési sérülés veszélyét hordozzák és rontják a dolgozói komfortot a hőterheléssel; a hideg oldalon pedig a lecsapódó pára csúszós, korróziót és mikrobiológiai kockázatot okozó felületeket hoz létre. A megfelelő szigetelés mindkét problémát megszünteti.

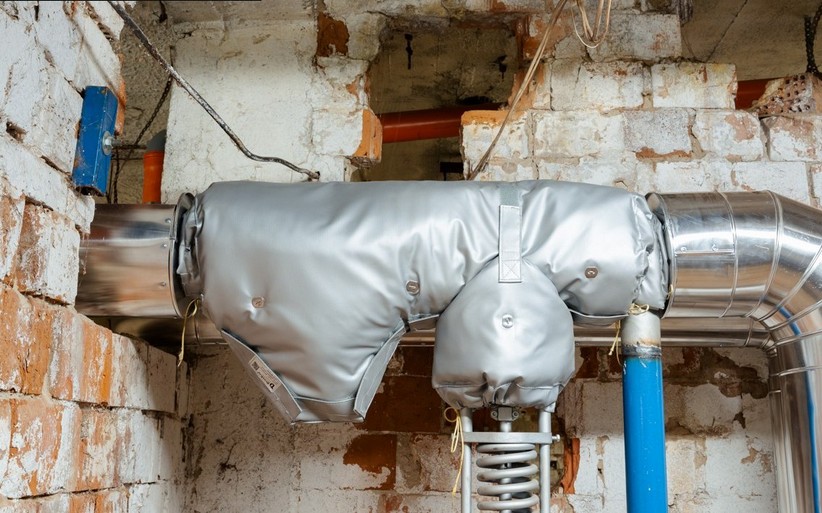

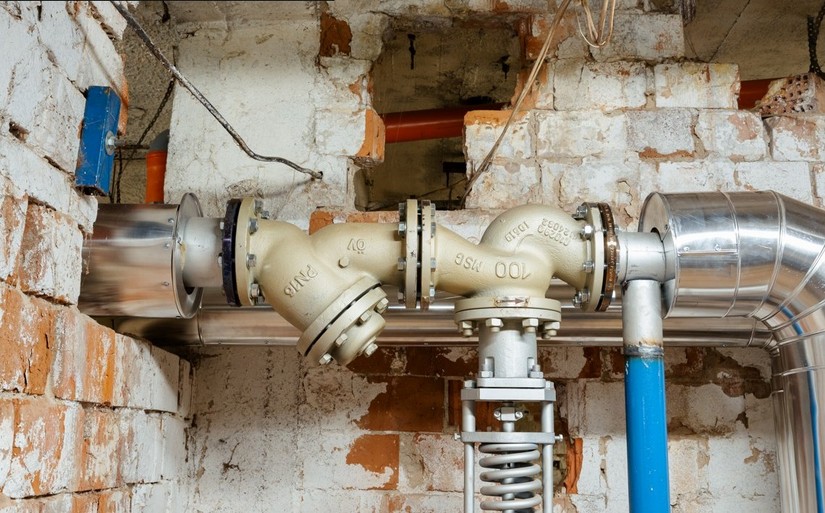

2. ábra. Ugyanaz a gőzrendszeri szerelvénycsoport (szűrő és szabályzó szelep) a kivitelezés előtt és után: a szigeteletlen, forró fémfelületet bevarrt paplanszigetelés váltja fel.

A meleg oldal: gőz-, kondenz- és melegvíz-rendszer szigetelése

A tejüzem energiamérlegének legnagyobb tételét a meleg oldal adja: a gőz-, kondenzátum- és melegvíz-rendszer vezetékei és szerelvényei. A gőzrendszer jellemzően 110–160 °C-on, a kondenzátum-rendszer 90–100 °C-on üzemel, így a meleg oldalon 90–160 °C-os hőmérsékleti tartományban találunk felületeket. Ezeken a felületeken hősugárzással és konvekcióval, közvetlen veszteségként távozik az energia a rendszerből. A megfelelő technológia azonban nem egyforma: más a célszerű megoldás az egyenes csőszakaszokon, és más a bonyolult geometriájú, rendszeresen karbantartott szerelvényeken.

Egyenes szakaszok és tartályok: keményhéjalásos kőzetgyapot szigetelés

Az egyenes csővezetékeket és a tartályokat hagyományos, keményhéjalásos kőzetgyapot szigeteléssel láttuk el. Itt a felület sík vagy hengeres, ritkán kell bontani, ezért a fixen felépített, lemezzel védett kőzetgyapot ideális és gazdaságos megoldás: tartós, esztétikus, kül- és beltérre egyaránt alkalmas, és magas, akár 550 °C-ig terjedő hőmérséklettartományban alkalmazható. A keményhéjas burkolat egyúttal megvédi a szigetelőanyagot a mechanikai sérüléstől és a nedvességtől.

Szerelvények: miért nem praktikus a fix, hagyományos szigetelés?

A veszteség nagy része azonban nem az egyenes szakaszokon, hanem a szelepeken, karimákon, szűrőkön, szivattyúkon és hőcserélőkön keletkezik – ezekre viszont nem célszerű a hagyományos keményhéjalásos szigeteléseket alkalmazni. Egyrészt tagolt, sok síkú geometriájukra a merev kőzetgyapot héj és lemez csak nehezen, sok illesztéssel alakítható ki, ami megnöveli a költségeket is. Másrészt – és ez a döntő – ezeket az elemeket karbantartani, tisztítani és cserélni kell: egy fixen felépített burkolatot minden beavatkozáskor szét kell bontani, majd szakemberrel újraépíteni. A gyakorlatban ezért ezek a szerelvények egyszerűen szigeteletlenül maradnak, és évről évre ontják a hőt a környezetbe. A szigetelés itt tehát nemcsak hőtechnikai, hanem üzemeltetési kérdés is: tartósan csak az a megoldás működik, amelyik a karbantartást nem akadályozza.

A megoldás: bevarrt paplanos újrafelhasználható szigetelés

A meleg oldali szerelvényekre ezért bevarrt, levehető paplanszigetelést alkalmazunk E-üvegszál töltettel. Ennek két döntő tulajdonsága van. Egyrészt a paplan a szerelvény egyedi geometriájára szabva, zsinórral és tépőzárral néhány perc alatt fel- és leszerelhető – karbantartáskor a szigetelés sértetlenül levehető, majd visszahelyezhető, így a védelem nem „tűnik el” az első javításkor.

Másrészt a paplan töltete mechanikailag tűzött E-üvegszál, vagyis egy olyan folytonos szálból szőtt, magas hőmérsékletű műszaki textil, amely szerves kötőanyag nélkül készül. 90–160 °C-os forró felülettel tartósan érintkezve is elhanyagolható degradáció mellett üzemel. Éppen ez a kulcsa annak, hogy a számított megtakarítás a szigetelés teljes élettartama alatt fennmaradjon.

A hideg oldal: jégvízrendszer és technológiai hidegszigetelés

A tejiparban a hűtés ugyanolyan kritikus, mint a hőkezelés: a jégvízrendszer 0–2 °C-os közeggel tartja hidegen a technológiát és a kész terméket. A hideg csővezetékek és szerelvények szigetelése azonban egészen más feladat, mint a forró oldalé, és könnyen félreértett terület.

Miért nem elég – sőt, miért káros – itt a kőzetgyapot?

A kőzetgyapot (és általában a szálas szigetelőanyag) kiváló a forró oldalon, a hideg oldali technológiára viszont nem alkalmas. A 0–2 °C-os felület hőmérséklete jóval a környező, nedves üzemi levegő harmatpontja alatt van. A szálas anyag nyitott, levegőáteresztő szerkezetén a vízpára akadálytalanul bediffundál, majd a hideg csőfelületen lecsapódik és megfagy. A nedves szigetelőanyag gyakorlatilag elveszíti a szigetelőképességét – az átnedvesedett ásványgyapot hővezetése a többszörösére növekszik –, ráadásul a tartós nedvesség a cső korróziójához (CUI, korrózió a szigetelés alatt) és higiéniai problémákhoz vezet. A jelenség öngerjesztő: minél nedvesebb lesz a szigetelés, annál hidegebb marad a felülete, így annál több pára csapódik ki rajta.

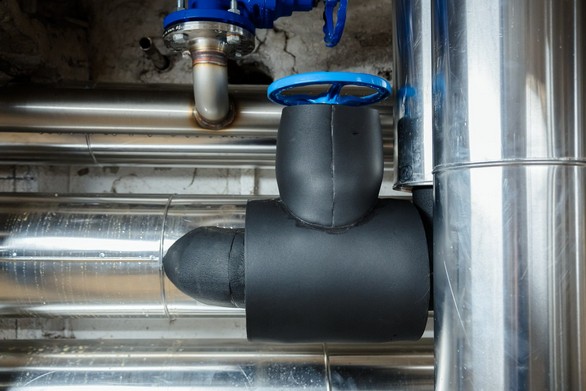

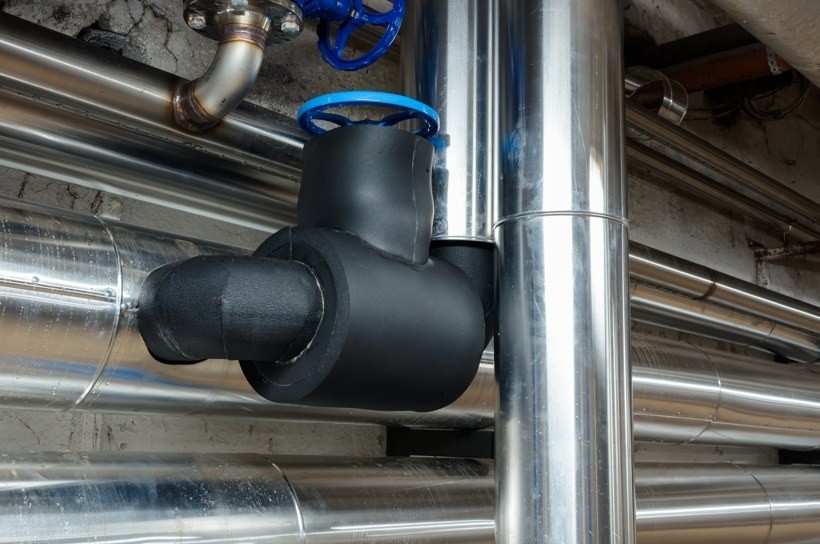

3. ábra. Jégvízrendszeri szelep zárt cellás kaucsuk szigeteléssel; a környező csövek alumínium bádogburkolatot kaptak.

A megoldás: zárt cellás kaucsuk szigetelés

A hideg oldalra ezért zárt cellás szintetikus kaucsuk (elasztomer) szigetelést alkalmazunk. Ennek két döntő tulajdonságát aknázzuk ki: a zárt cellaszerkezete miatt maga az anyag beépített párazáró réteg (jellemzően µ ≥ 10 000 páradiffúziós ellenállással), így a vízpára nem jut be a szigetelésbe és nem éri el a hideg csőfelületet. A második tulajdonság a rugalmasság, így a bonyolult geometriájú szerelvények is hézagmentesen, folytonos párazáró burokként illeszthető – ez a kondenzációvédelem alapfeltétele, hiszen egyetlen rés vagy ragasztatlan illesztés elég ahhoz, hogy a pára „belélegezzen” és belül kondenzálódjon.

A projektben a jégvízrendszer szerelvényeit ezzel a zárt cellás kaucsukkal szigeteltük, majd a kész szigetelést alumínium burkolattal láttuk el. A keményhéjalásnak a hideg oldalon nem elsősorban hőtechnikai, hanem védelmi szerepe van: a viszonylag puha kaucsukot megóvja a mechanikai sérüléstől, kültéren az UV-sugárzástól és a karbantartás közbeni kopástól. Egy átszúrt vagy leszakadt párazáró réteg ugyanis azonnal beengedi a párát, ezért a hideg oldalon a szigetelés épsége legalább annyira fontos, mint a vastagsága – az alumínium burkolat éppen ezt az épséget tartja fenn hosszú távon.

A hőveszteség fizikája – közérthetően

Minden, a környezeténél melegebb felület hőt ad le. Ez a hőleadás két úton történik: a felülettel érintkező levegő felmelegszik és elszáll (konvekció), illetve a felület hősugárzást bocsát ki (radiáció). A két folyamatot együtt egyetlen, ún. eredő hőátadási tényezővel (jele: U, mértékegysége W/m²°C) szokás leírni. A leadott hőteljesítmény ekkor egy egyszerű szorzat:

Hőteljesítmény (W) = U × A × ΔT

ahol A a hőleadó felület nagysága (m²), ΔT pedig a felület és a környezet közötti hőmérséklet-különbség (°C). Az éves veszteséget úgy kapjuk, hogy ezt a teljesítményt megszorozzuk az éves üzemórák számával. Ez a megközelítés az ISO 12241:2022 szabvány egyszerűsített, mérnöki gyakorlatban használt alakja. A képletből rögtön látszik a három fő befolyásoló tényező: a hőmérséklet-különbség, a felület mérete és az üzemidő.

A szigetelés lényege, hogy a forró felület és a levegő közé egy rossz hővezető réteget iktatunk. Ez drasztikusan lecsökkenti a külső felületi hőmérsékletet, és vele együtt a hőleadást is. A szabadon álló fémfelület eredő hőátadási tényezője ~14 W/m²°C körüli; egy 25 mm vastag szigetelőpaplan ezt töredékére szorítja le, mert a hőáramnak immár a szigetelőanyag alacsony hővezetésű (0,04–0,05 W/m°C) rétegén kell átküzdenie magát. (Ugyanez a logika érvényes fordítva a hideg oldalon is: ott a kifelé áramló helyett a befelé áramló hőt lassítjuk le.)

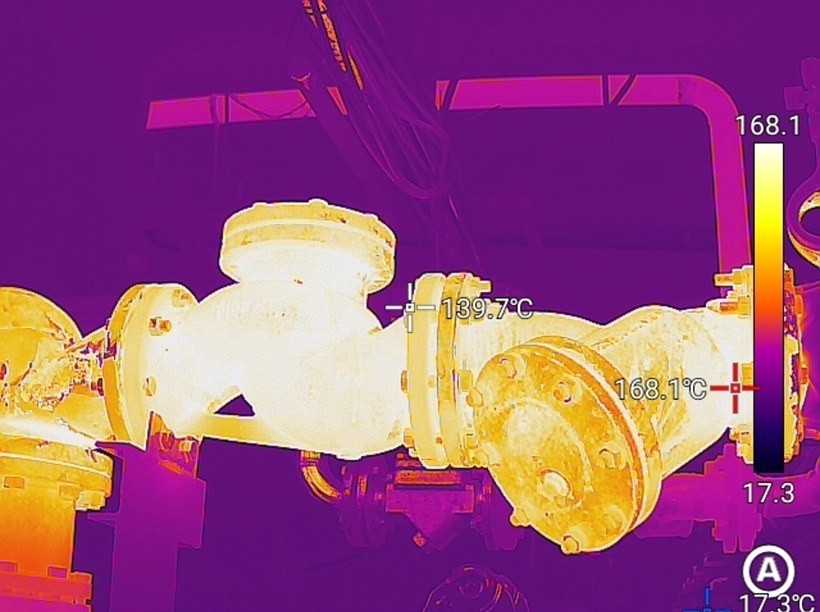

4. ábra. Hőkamerás felvétel a helyszínen: a szigeteletlen karimák és szerelvények 160 °C közeli forró felületként jelennek meg.

A megtérülés mögötti számítás – egy szerelvény példáján

Nézzük meg a fenti képletet egy valós elemen. A projektben szereplő egyik DN100-as, karimás elzáró szelep a következő paraméterekkel üzemel: gőzrendszer, 160 °C üzemi hőmérséklet, 30 °C környezet, 0,5 m/s légmozgás, évi 3 744 üzemóra. A szabad (szigeteletlen) hőleadó felülete a karimákkal és a szeleptesttel együtt 0,7 m².

1. lépés – a szigeteletlen veszteség

A szigeteletlen fémfelület közel azonos hőmérsékletű a közeggel, így ΔT ≈ 160 − 30 = 130 °C. Az eredő hőátadási tényező ezen a hőmérsékleten ~14 W/m²°C. A hőteljesítmény tehát: 14 W/m²°C × 0,7 m² × 130 °C ≈ 1 276 W. Ezt felszorozva az éves üzemidővel (3 744 óra) éves szinten kb. 17,2 GJ hőveszteséget kapunk – egyetlen szelepen.

2. lépés – a szigetelt veszteség

A számítást a saját, E-üvegszálas szigetelőpaplanunkkal végeztük el, amelynek hővezetési tényezője a műszaki adatlap szerint 150 °C közegnél kb. 0,049 W/m°C. Egy 25 mm vastag bevarrt újrafelhasználható paplan felhelyezése után a szelep külső felületi hőmérséklete ~42 °C-ra esik. A maradék veszteség mindössze 1,9 GJ/év. A két állapot különbsége adja a megtakarítást:

1. táblázat. Egyetlen DN100 elzáró szelep hővesztesége szigetelés előtt és után.

A 15,3 GJ/év megtakarítás önmagában kb. 4 250 kWh-nak felel meg. Az ipari átlagos 23,24 €/GJ gőzár mellett ez nagyjából 356 € éves megtakarítás – egyetlen szerelvényen. Egy üzemben több száz hasonló elem található, és innen adódik a projektszintű potenciál nagyságrendje.

Miért E-üvegszál, és miért nem az épületgépészeti üveggyapot?

Fontos hangsúlyozni, hogy az eredmény a paplan szigetelőanyagán múlik. A bevarrt paplanunk töltőanyaga mechanikailag tűzött E-üvegszál, ami egy folytonos szálból szőtt, magas hőmérsékletű műszaki textil, szerves kötőanyag (binder) nélkül, így 160 °C-on tartósan, elhanyagolható degradáció mellett üzemel. Ezzel szemben a sokak által ismert, épületszigetelésre szánt üveggyapot fenolgyantás kötőanyaggal készül, amely magas hőmérsékleten kiég, az anyag összeesik és roskad, hővezetése pedig megnő – vagyis pont ott veszít a teljesítményéből, ahol a legnagyobb szükség lenne rá.

Ennek közvetlen gazdasági következménye is van: a leromló, nem tartós megoldással elért megtakarítás műszakilag nem igazolható és nem tartós, ezért az EKR-ben sem hitelesíthető és nem számolható el. A fenti, néhány hónapos megtérülés tehát csak a célanyaggal – a magas hőmérsékletre minősített E-üvegszálas paplannal – garantálható.

Esettanulmány: egy hazai tejüzem

A fenti módszertant a teljes üzemre kiterjesztve végeztük el a rendszervizsgálatot. 2025 őszén és 2026 elején három bejárás során, hőkamerás vizsgálattal térképeztük fel a gőz-, kondenzátum-, meleg- és jégvízrendszerek szerelvényeit. Összesen 19 helyszínen 244 szigeteletlen elemet listáztunk, mintegy 485 m² szigetelendő felülettel, amelynek nagy része 160 °C-os üzemi hőmérsékletű volt. Minden elemet egyenként, az ISO 12241:2022 szabvány szerint értékeltünk ki, majd a legnagyobb potenciálú elemek kerültek megrendelésre és szigetelésre.

A leszigetelt elemekkel elért, igazolt eredmények a következők:

2. táblázat. A projekt összesített eredményei (ISO 12241:2022 szerint).

A 3,7 hónapos megtérülés még a mérsékeltnek számító, vegyes energiaár (23,24 €/GJ gőz, illetve 60,63 €/GJ a jégvízrendszer áramköltsége) mellett is rendkívül kedvező. Az ipari vállalatok jellemzően az 5 éven belül megtérülő projekteket preferálják – ehhez képest a szigetelés projektek ennek töredéke alatt megtérülnek. A kivitelezés két szakaszban, keményhéjalásos és szigetelőpaplanos munkákra bontva, a szerződéses határidő előtt lezárult.

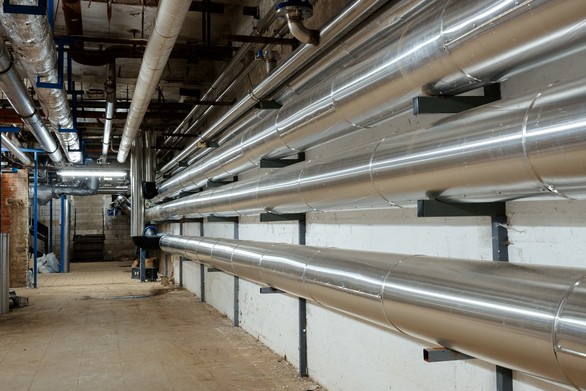

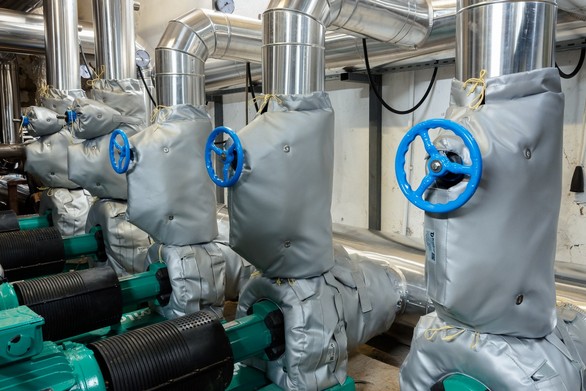

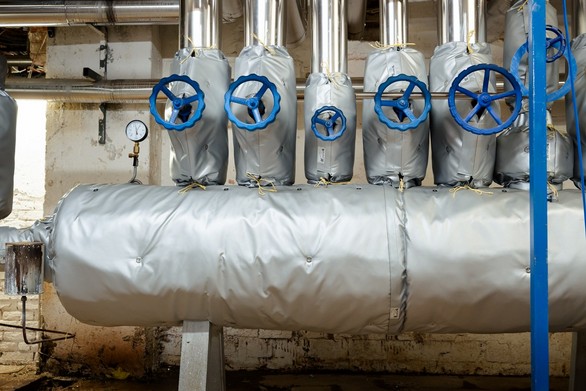

5. ábra. A projektben alkalmazott szigeteléstípusok a helyszínen: hideg rendszer zárt cellás kaucsuk szigeteléssel, alumínium bádogburkolattal, és gőzrendszeri szerelvények bevarrt paplanos újrafelhasználható szigeteléssel.

Finanszírozás: hogyan válik a beruházás önfinanszírozóvá?

Az energiamegtakarításon túl a hazai szabályozás tovább javítja a projekt gazdasági mutatóit. Az Energiahatékonysági Kötelezettségi Rendszer (EKR) jogi alapját az energiahatékonyságról szóló 2015. évi LVII. törvény teremtette meg, működését pedig a Magyar Energetikai és Közmű-szabályozási Hivatal (MEKH) felügyeli. A rendszer lényege, hogy a nagy energiakereskedők és -elosztók (a kötelezettek) évről évre meghatározott mennyiségű végfelhasználói energiamegtakarítást kötelesek felmutatni – ezt a megtakarítást pedig energiahatékonysági beruházások, például szigetelési projektek révén szerzik be vagy vásárolják meg az azt megvalósító ügyfelektől.

A megtakarítás csak akkor számolható el, ha azt hitelesítették: az MEKH nyilvántartásában szereplő auditáló szervezet igazolja a beruházással elért megtakarítást, amelyből így hitelesített energiamegtakarítás (HEM) lesz. Éppen ezért épül a projekt teljes számítása az ISO 12241:2022 szabványra és készül elemenkénti, dokumentált bontásban: így a megtakarítás auditálható és az EKR-ben elszámolható.

A megtakarítás piaci értéke a HEM mindenkori árától függ. A hitelesített energiamegtakarítás (HEM) jelenlegi, viszonylag nyomott, mintegy 10 €/GJ-os piaci árával számolva az évi 6 771 GJ megtakarítás kb. 67 700 € egyszeri EKR-bevételt jelent – ez önmagában a 76 551 €-s beruházási költség közel 90%-át fedezheti. (2024 környékén a HEM ára elérte a 20 €/GJ-ot is; a mostani alacsonyabb ár mellett is kiemelkedően kedvező marad a projekt.) Ehhez társulhat a társasági adóból (TAO) érvényesíthető kedvezmény is. A gyakorlatban tehát egy jól előkészített szigetelési projekt sok esetben szinte önfinanszírozóvá válik, miközben az energiamegtakarítás 15 éven át, a szigetelés teljes élettartama alatt folyamatosan jelentkezik.

Ráadásul a szabványos, dokumentált számítás miatt a projekt jól illeszthető a vállalat ESG-céljaihoz és a vonatkozó uniós szakpolitikai elvárásokhoz, hiszen a CO₂ kibocsátás megtakarítás (itt 240,8 t/év) hitelt érdemlően igazolható.

Összefoglalás

A tejipar – folyamatos, magas hőmérsékletű üzeme és nagyszámú, karbantartást igénylő szerelvénye miatt – kiemelkedő szigeteléstechnikai potenciállal rendelkezik mind a meleg, mind a hideg technológiai oldalon. A bemutatott projekt jól mutatja, hogy a szabad szemmel nem látható, hőkamerával viszont egyértelműen feltárható veszteségek mögött komoly, számszerűsíthető energia- és költségmegtakarítás rejlik: évi 6 771 GJ energia, közel 200 000 m³ földgáz és 240 tonna CO₂, mindössze 3,7 hónapos megtérülés mellett.

A megfelelő technológia megválasztása kulcskérdés: a meleg oldalon a szerelvényekre a bontható, E-üvegszál töltetű bevarrt paplanos újrafelhasználható szigetelés, az egyenes szakaszokra és tartályokra a keményhéjalásos kőzetgyapot, a hideg oldalra pedig a párazáró, zárt cellás kaucsuk – alumíniumburkolattal védve – a célszerű megoldás, míg a kőzetgyapot a hideg oldalon kifejezetten kerülendő. Az EKR és a TAO bevonásával a beruházás gyakran önfinanszírozóvá tehető. Javasolt ezért minden tejipari üzem teljes körű hőkamerás átvizsgálása – tapasztalataink szerint a hazai ipari létesítmények túlnyomó részében találni jelentős, gazdaságosan megszüntethető veszteséget.
